Turbo mill E型 R型 CR型 粉碎机
❖ 粉碎原理
Turbo-mill 通过高速旋转在转子刀片背面凹槽处形成超高速涡流，原料受高频率震动完成对小粒径颗粒的微粉化处理。
伴随空气的卷入可以实现对原料的冷却，可以用来粉碎粘性弹性原料，热敏感树脂原料。

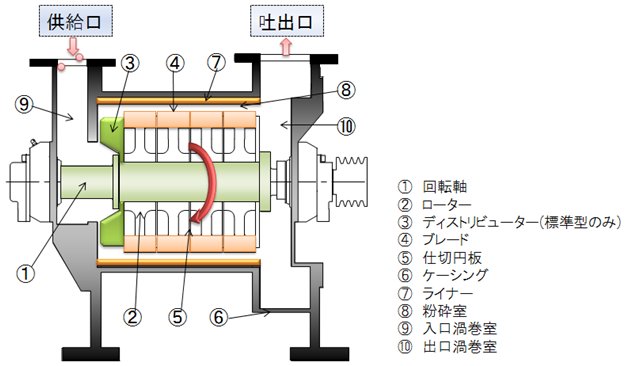

❖ 粉碎流程
原料与空气一起被送入粉碎室。 在入口涡流室⑨中产生涡流，由分配盘③把原料加速并分散，均匀的分配到破碎室⑧中。在刀片④和衬套⑦的缝隙间产生的冲击以及高速涡流把原料粉碎并与空气一起从出口⑩排出。
❖ 特长
1、出色的粒度分布【产品粒度：d50=3～50um】
超高速涡流的作用下，微粉的发生机率低，得到的产品粒度都控制在数微米左右。

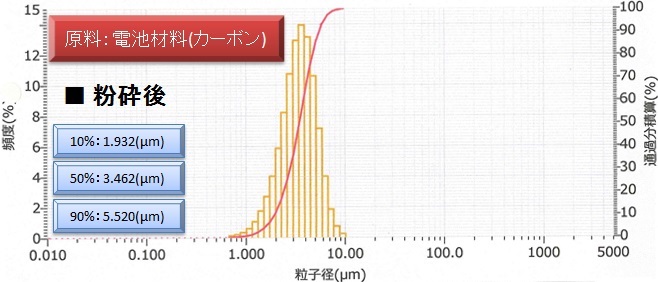

粉粉碎实例 机型：T400(RS型)
・原料：电池材料(石墨)【粉碎前原料粒度：d50≒600um】
⇒ 粉碎后(1Pass) 产品粒度：d50＝3.46um
2、发热少
超高速涡流粉碎可以有效抑制热量的产生，适合连续生产墨粉等热敏感原料。
3、能耗低
与冲击式粉碎机相比，能耗低。
4、容量大
长时间连续生产设计，维护少，故障率低。
5、易清洗
45°开盖设计，开幅大，易清洗。
6、满足不同粉碎条件
S型(标准型)→M型→E型→R型：齿数越多粉碎粒度越细。
型号 | E型 | ||
(EL) | (ES) | (EX) | |
转子段数 | 4 | 4 | 8 |
刀片数 | 56×4段 | 112×4段 | 112×8段 |
转子・衬套 | 2~3 | ||
抗磨处理 | 高频淬火 镀硬质铬 WC喷涂 | 高频淬火 镀硬质铬 | 插入式特殊钢 |
刀片&内衬形状 |
高洁净型刀片 |
| |
型式 | RS型 | RSS型 |
转子段数 | 4 | 4 |
刀片数 | 300×4段 | 400×4段 |
转子・内衬 | 1~2 | 0.7~2 |
抗磨处理 | 特殊镀层 | |
刀片&衬套形状 |
超微粉碎转子 | |

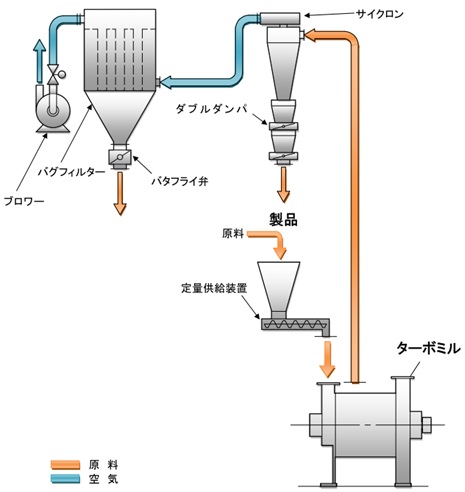

❖ 标准系统
※为对应不同原料不同用途，配备冷风粉碎系统，热风粉碎系统。
❖ 粉碎用途
化工
聚乙烯、酚树脂、聚乙烯（PVC）、环氧树脂、聚碳酸酯、ABS树脂、AS树脂尤里亚树脂、PVA、粉末涂料、调色剂、碳、石灰石、煤炭、颜料、石膏、纤维素吸水性聚合物、铜粉、磷酸铵、碳酸钠、电池材料（金属氧化物）、轻质碳酸钙活性炭、氧化铈、蜡、焦炭、CMC、ABS、三聚氰胺树脂
食品
小麦粉、大米、玉米、砂糖、盐、香辛料、鱼粉、海藻、植物根、明胶、魔芋寒天、荞麦皮、茶叶、混合伤寒、虾饲料、干面、辣椒、藻酸钠
医药
中药（甘草）、山梨、葡萄糖
其他
木粉、纸浆、废纸、稻壳
❖ 应用实例 (粉碎参数)
分类 行业 | 原料名称 | 原料粒度 | 产品粒度 | 型号 | 产量 (kg/h) |
电气 电子 材料 | 石墨 | ｄ50=450um | ｄ50=12um | T400-4J | 300 |
电池材料 (金属氧化物） | 数十mm (团聚物) | d50=2um | T400-4J | 250 | |
涂料类 | 墨粉 | ｄ50=250um | d50=6.5um | T400-4RSJ | 45 |
墨粉 | ｄ50=190um | d50=5.3um | T400-4RSSJ | 25 | |
墨粉(中粉碎) | 1～4mm | d50=25um | T400-4J | 100 | |
墨粉 | ｄ50=580um | d50=5.9um | T400-3CRSJ | 85 | |
粉体涂料 | 5～20mm (片状) | d50=30um | T400-3ELJ | 300 | |
涂料渣 | ｄ50=1.5mm | d50=10um | T400-4J | 300 | |
颜料 | ｄ50=100um | d50=6um | T400-4J | 60 | |
工业盐 | ｄ50=500um | 100%<75um | T400-4J | 500 | |
食品 | 淀粉 | ｄ50=90um | d50=50um | T400-4J | 250 |
米 | 2~3mm | 80%<63um | T400-4J | 350 | |
稻谷壳 | 半成品 | d50=180um | T400-4J | 60 | |
棉砂糖 | 1×1×1mm | 100%<75um | T400-4J | 500 | |
海藻酸 | ｄ50=50um | d50=15um | T400-4ESJ | 150 | |
辣椒 | 20~50mm | d50=190um | T400-4J | 500 | |
饲料 | 鱼骨 | Max4mm | d50=30um | T400-4J | 150 |
脱脂大豆 | ｄ50=85um | d50=10μm | T400-4J | 200 | |
脱脂糠 | ｄ50=300um | d50=12um | T400-4RSJ | 80 | |
矿产 | 轻质碳酸钙 | Max10mm | d50=50um | T400-4EXJ | 800 |
石灰石 | ｄ50=180um | d50=10um | T400-4J | 650 | |
石灰石 | ｄ50=180um | d50=5μm | T400-8MJ | 270 | |
石灰石 | ｄ50=180um | d50=3um | T400-4ESJ | 150 | |
医药 | 草药 | Max5mm (纤维状) | 70%<150um | T400-4J | 300 |
山梨醇 | Max2mm | 99%<180um | T400-4J | 300 | |
葡萄糖 | 1~2mm | 99%<75um | T400-4J | 200 | |
树脂 | LDPE | 2~3mm 颗粒状 | 90%<177um | T400-4J | 60 |
ABS | 2~3mm 颗粒状 | 95%<210um | T400-4J | 70 | |
PET | Max5mm | 93%<105um | T400-4J | 130 | |
PVC (硬质) | Max8mm | 95%<500um | T400-4J | 60 | |
CMC | ｄ50=105um | 70%<75um | T400-4J | 50 | |
纤维素 | 5~10mm | d50=40um | T400-4J | 60 | |
酚树脂 | Max5mm | d50=18um | T400-4J | 550 | |
氟树脂 | Max30mm (片状) | d50=30um | T400-4J | 200 | |
三聚氰胺树脂 | 1~10mm | 99%<75um | T400-4J | 250 | |
吸水性聚合物氧化铈 | 2~3mm | d50=20um | T400-4J | 100 | |
化工 | 活性炭 | ｄ50=200um | d50=20um | T400-4J | 350 |
氧化铈 | 2~3mm (团聚块) | d50=0.5um | T400-4J | 150 | |
蜡 | ｄ50=16um | d50=6um | T400-4RSJ | 65 | |
焦炭 | ｄ50=75um | d50=15um | T400-4J | 150 | |
阻燃剂 | ｄ50=20um | d50=4.2um | T400-8MJ | 180 | |
其他 | 木粉 | 1~3mm | d50=150um | T400-4J | 100 |
废纸 | 1~10mm | 絮状 | T400-4J | 200 |
❖ 标准规格
| 型号 | T250 | T400 | T600 | T800 |
粉碎室内径 (mm) | 250 | 400 | 600 | 800 |
**转数 (min-1) | 12,000 | 7,500 | 5,200 | 4,100 |
电机功率 (kW) | 11～15 | 30～37 | 55～75 | 90 |
| 产量比 | 0.3～0.5 | 1 | 2 | 3 |
（）表示CR型。
冷却型Turbo-mill系统 New!

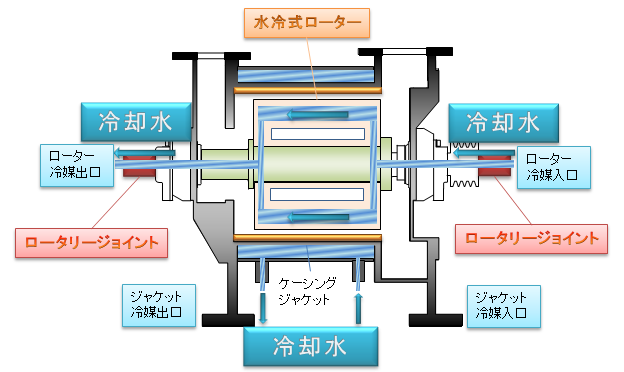

❖ 水冷式转子 Turbo-mill CRS(S)型
结构
❖ 优点
依靠离心力控制冷却液
使用高热交换率的冷却液
平稳运行结构的设计
空心高速旋转接头
❖ 特长
高效热传导通水构造。
提升2倍的处理能力。
达到微粉化产品粒度。
有效控制对冷却设备，冷冻设备的成本。
墨粉，粉体涂料等遇热变质树脂原料的粉碎。
可以对旧机型 (T400、T600)的夹套进行升级改造。
利用现有Turbo-mill CR型的旋转单元对冷却系统进行改良。

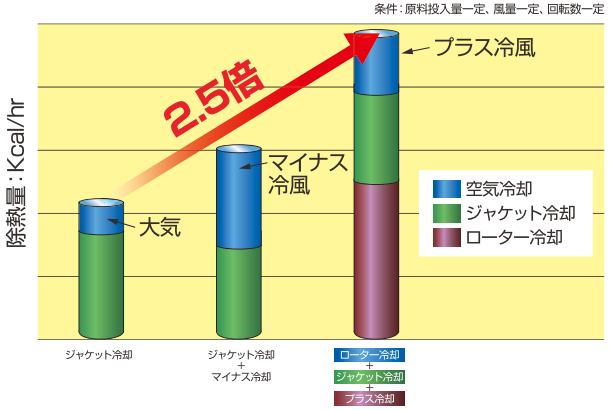

❖ 除热效果对比 (T400-CRS)
『转子冷却』+『夹套冷却』+『plus冷风』三种冷却方式
提高2.5倍以上的冷却效果！
plus冷风和低温风效果相同、
不需要配备低温冷却装置！

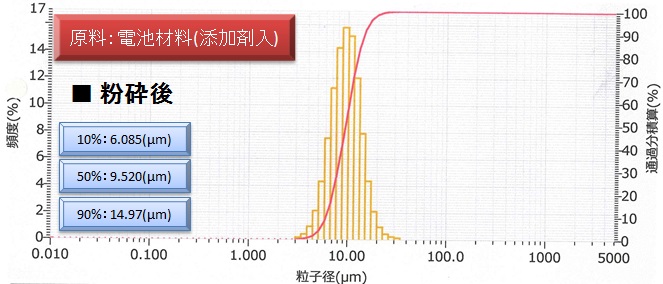

❖ 粉碎实例1 设备型号：T400(CRS型)
・原料：电池材料(加入添加剂)【粉碎前原料粒度：d50≒78.1um】
⇒ 粉碎后(1Pass) 产品粒度：d50＝9.520um

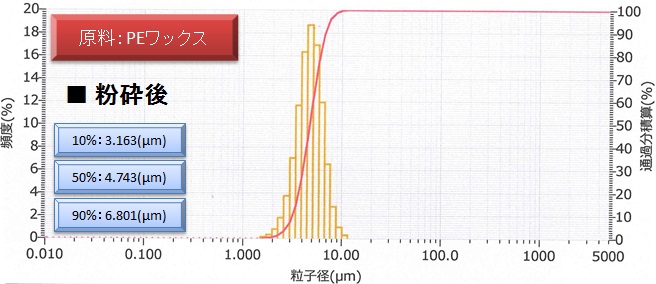

❖ 粉碎实例2 设备型号：T400(CRS型)
・原料：PE蜡【粉碎前原料粒度：d50≒7.1um】
⇒ 粉碎后(1Pass) 产品粒度：d50＝4.743um
❖ 冷却型Turbo-mill系统 适用机型
型号 | T250 | T400 | T600 | |||
转子形状 | E型 | RS型 | E型 | RS型 | E型 | RS型 |
粉碎室内径[mm] | φ250 | φ400 | φ600 | |||
转数[min-1] | 8400 | 11000 | - | 8000 | - | 5600 |
功率[kW] | 11~15 | 30~37 | 55~75 | |||
❖ 设备交流・实验・验证设备
本公司创业以来50年间，在大家的支持下得到广大客户的青睐与肯定。
17700件试验实绩，3500台的交付实绩，涉及医药、食品、化妆品、电子、电池材料、化学等多方面，得到了客户的高度评价。
❖ 实验流程
客户在考虑引进机器时，可事先进行详细协商，也可以在本公司进行产品的实验测试。
我们将听取客户的要求、有什么难点、什么用途等，反复讨论，做出精准调整。
因为备有各种试验机，可以通过问询窗口您能很方便与我们取得商联系。稍后由营业负责人联系您。
为贵公司的产品增值，性能品质提升，一同努力。
